拡張機能(インフラドクター®ADVANCE)を使ってインフラ管理を更に高度化
図面作成、舗装や壁面の変状検出、保安規制図作成、3Dシミュレーションなどの各種拡張機能を用いてGISと3次元点群データの更なる活用を行うことにより、維持管理業務を高度化します。


 図面作成を支援する機能

2次元CAD図の作図機能

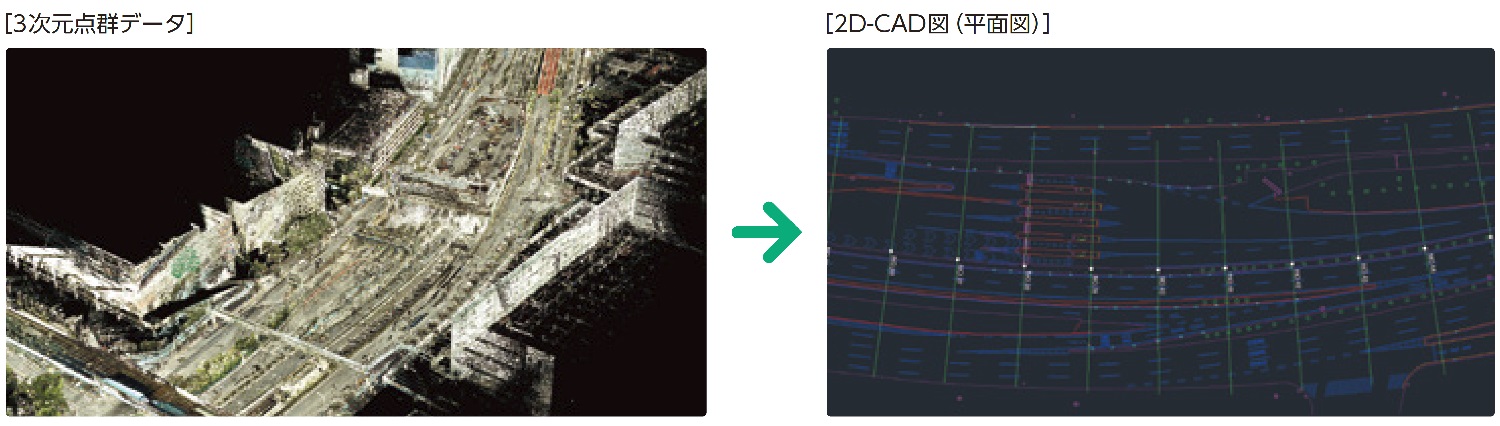

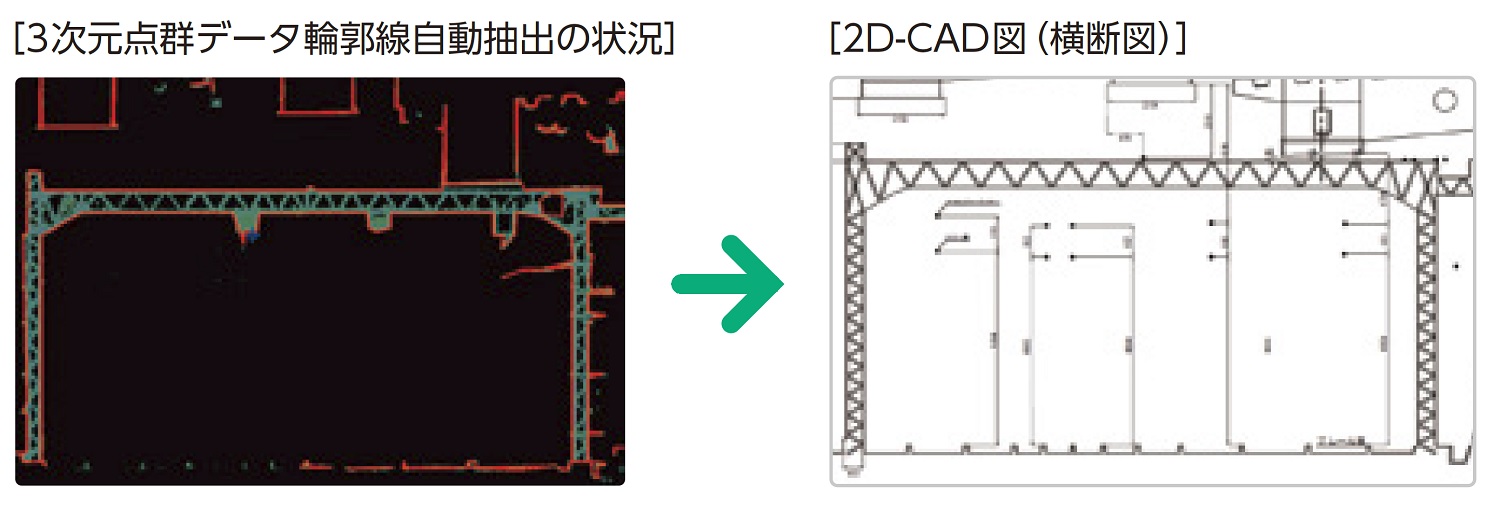

3次元点群データから平面図や横断図を半自動的に作成することができます。
断面図の精度はミリ単位で、平面図は縮尺500分の1に求められる精度を確保できます。
(GPS受信状況等により、補足的な測量を行って点群データの補正作業が必要な場合もあります)。


 CIM・BIMを支援する機能


3次元CADモデル図の作図機能
 3次元点群データから構造物の現況を反映した3Dモデルを半自動的に作成できます。
作成した3DモデルはCADソフトで加工可能な形式で出力ができ、CIM用データの作成を支援します。


 3次元シミュレーション機能

PC上で現場状況を確認

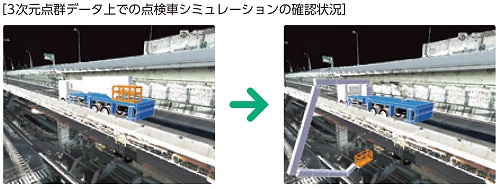

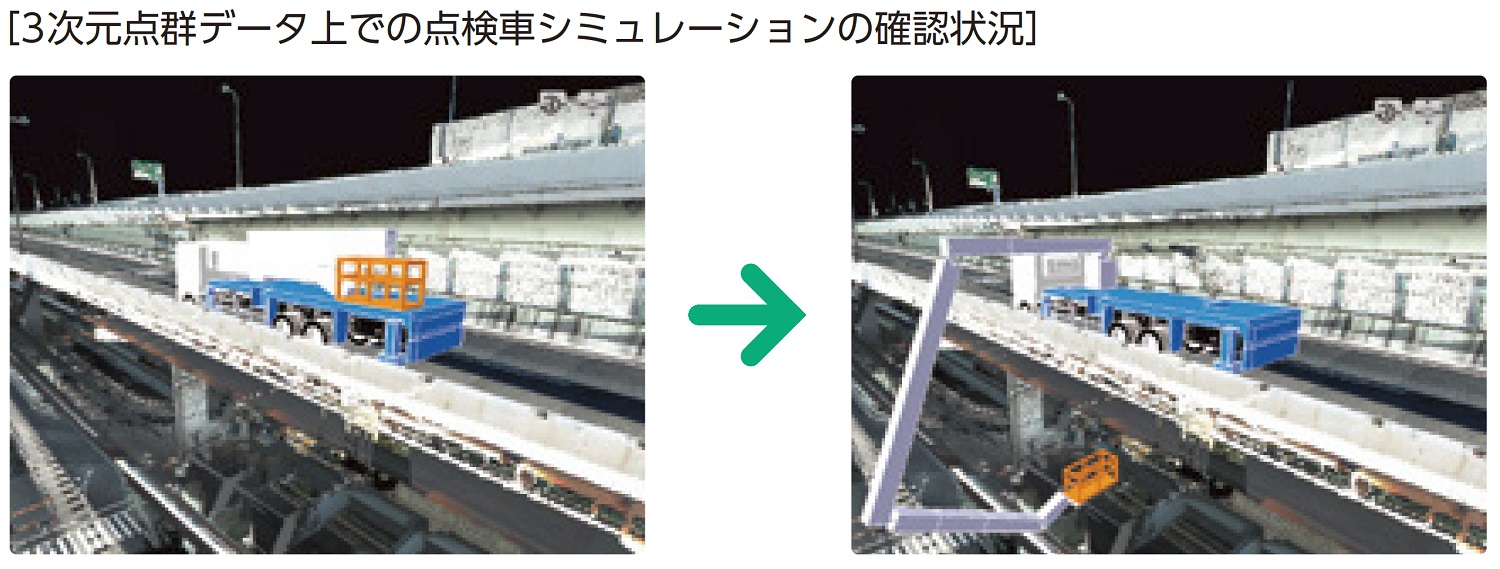

動的シミュレーション機能を用い、橋梁点検車などの3Dモデルを3次元点群データ上に搭載して実際の点検作業を事前に確認できます。
これにより最適な点検車の選定、操作手順や障害物との干渉を確認でき、現場作業を最大限効率化します。


 保安規制図の作成

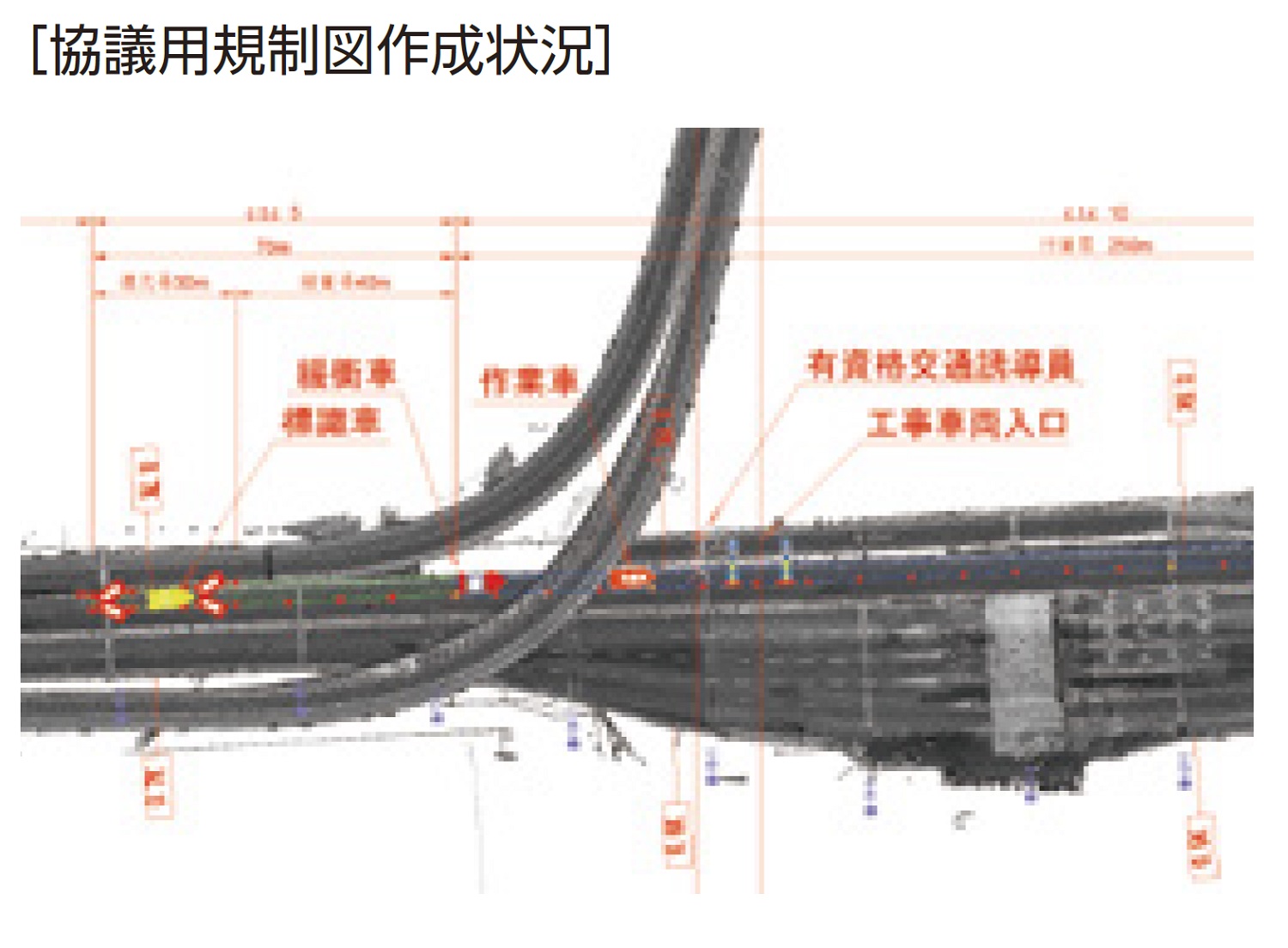

3次元点群データと規制機材のCADデータの組み合わせにより、保安規制図を半自動で作成できます。

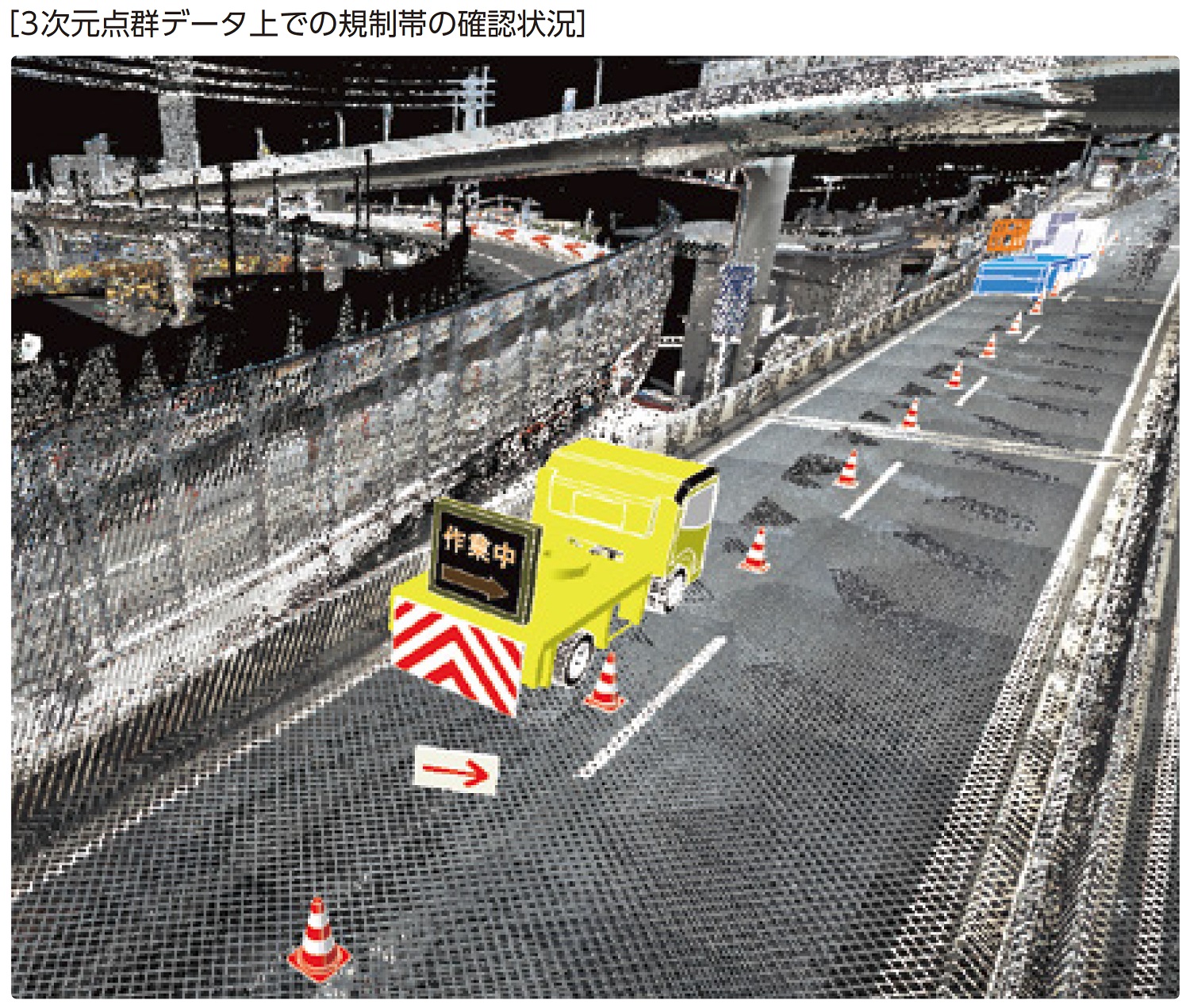

また、3次元点群データ上に作成された規制帯を、ドライブシミュレーションを用いてドライバー目線で確認することができ、より利用者の立場に立った協議用資料が作れるようになります。


 変状の検出機能

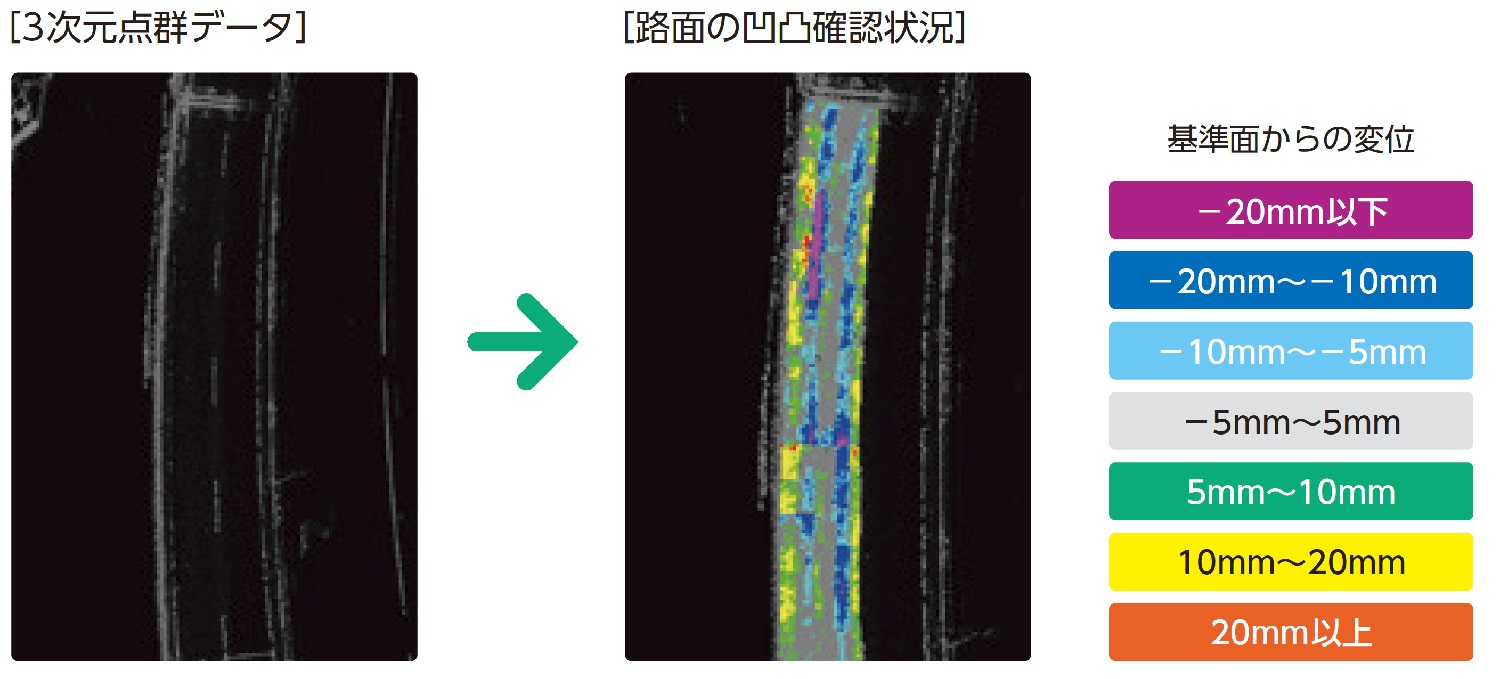

舗装や構造物の3次元点群データから基準面を作成し、3次元点群データとの差分を段彩表示できます。
この機能により、舗装面のわだち掘れやポットホール、コンクリートの浮き・剥離損傷などの早期発見が可能となり、詳細点検(近接点検)前の1次点検としての適用が期待できます。
